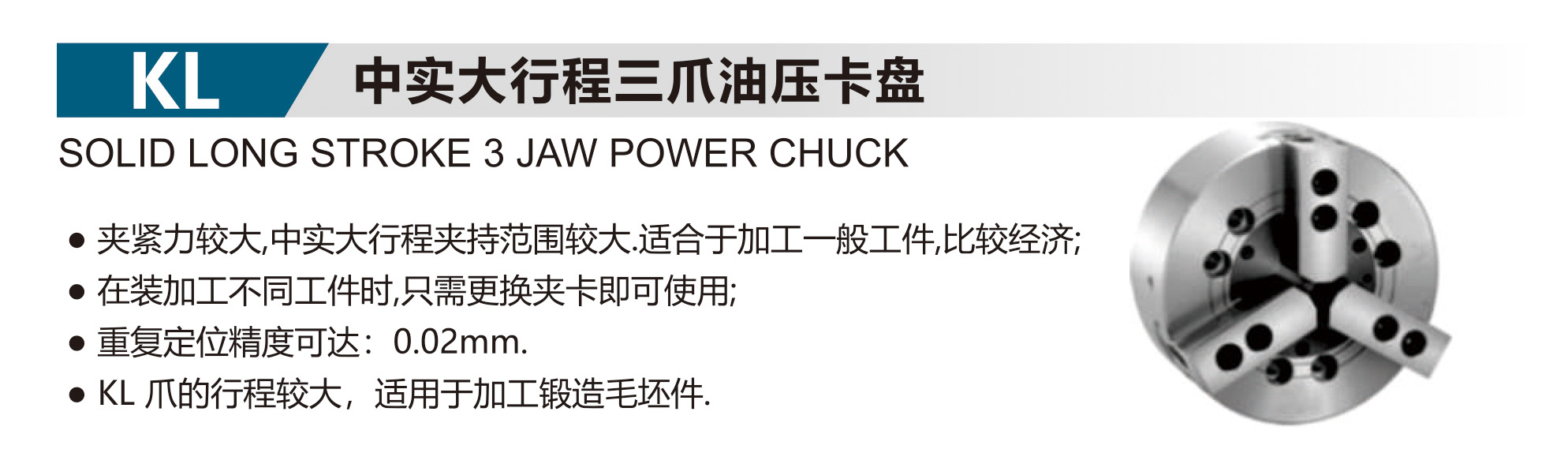

中實三爪大行程油壓卡盤 KL
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1015
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

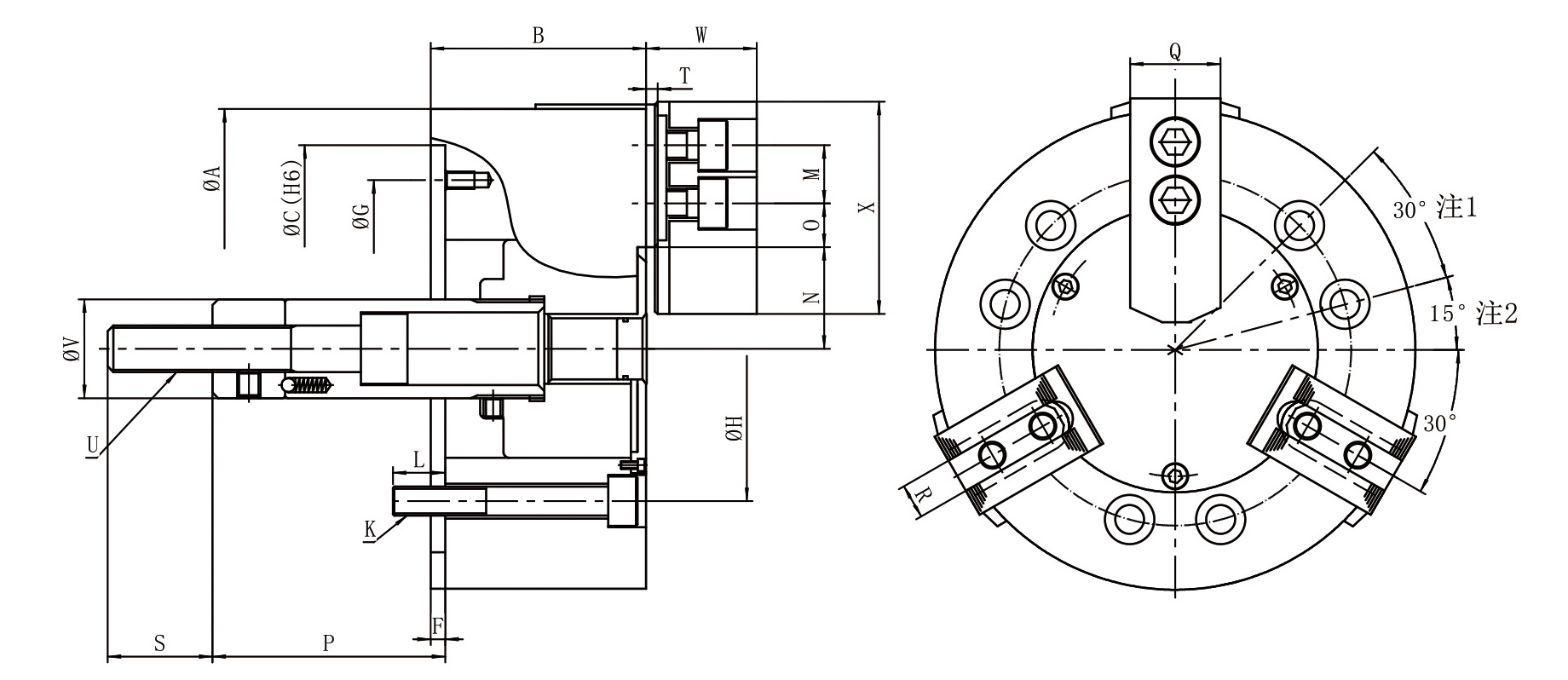

尺寸Dimensions 型號Type |
A(mm) |
B(mm) |
C(H6).(mm) |
F.(mm) |
G(mm) |
H(mm) |
K(mm) |
L(mm) |
M(mm) |
N max(mm) |
|
KL-06
|
165
|
74
|
140
|
5
|
116
|
104.8
|
6-M10
|
14
|
20
|
34~40.5
|
|
KL-08
|
210
|
85
|
170
|
5
|
150
|
133.4
|
6-M12
|
18
|
25
|
40~48.1
|
|
KL-10
|
254
|
89
|
220
|
5
|
190
|
171.4
|
6-M16
|
20
|
30
|
45.35~54.4
|
|
KL-12
|
304
|
106
|
220
|
6
|
190
|
171.4
|
6-M16
|
20
|
30
|
56~65.7
|
|
尺寸Dimensions 型號Type |
O(mm) |
P(mm) |
Q(mm) |
R(mm) |
S(mm) |
T(mm) |
U(mm) |
V(mm) |
W(mm) |
X(mm) |
|
KL-06
|
9.25~13.75
|
81.5~101.5
|
31
|
12
|
36
|
4
|
M16*2P
|
34
|
39
|
73
|
|
KL-08
|
11.75~20.75
|
106~131
|
35
|
14
|
36
|
5
|
M20*2.5P
|
38
|
42
|
95
|
|
KL-10
|
11.5~29.5
|
133~161
|
40
|
16
|
36
|
5
|
M20*2.5P
|
45
|
46
|
110
|
|
KL-12
|
12.75~42.75
|
17~47
|
50
|
18
|
36
|
5
|
M20*2.5P
|
50
|
54
|
130
|
|
尺寸Dimensions 型號Type |
柱塞行程Plunger stroke(mm) |
爪行程（直徑）Jaw stroke(DIA.mm) |
最高回轉速 Max mum speed(mm) |
最大拉力 MaxiPull Force kgf(KN) |
最大靜夾持力 Maximu clamping Force kgf(KN) |
搭配油缸型號 Matchingcylinder |
夾持范圍 Clamping range(mm) |
最高使用壓力 Maxipressure kigf/cm(mpa) |
重量 Weight(kg) |
|
|
最大Max. |
最小Min. |
|||||||||
|
KL-06
|
20
|
13
|
4300
|
14.7
|
27.7
|
K-Y1020
|
165
|
22
|
1.9
|
12
|
|
KL-08
|
25
|
16.2
|
3600
|
20.5
|
39.5
|
K-Y1225
|
210
|
24
|
1.6
|
25
|
|
KL-10
|
28
|
18.1
|
3100
|
27.7
|
65
|
K-Y1225
|
254
|
27
|
1.9
|
34.5
|
|
KL-12
|
30
|
19.4
|
2500
|
38
|
77.6
|
K-Y1530
|
304
|
33
|
1.8
|
60
|
