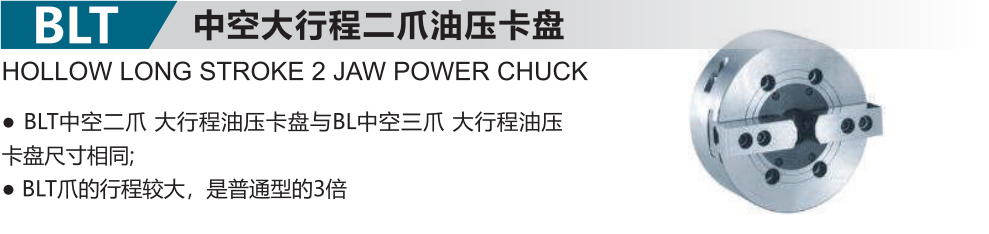

中空大行程油壓卡盤 BLT
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1019
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

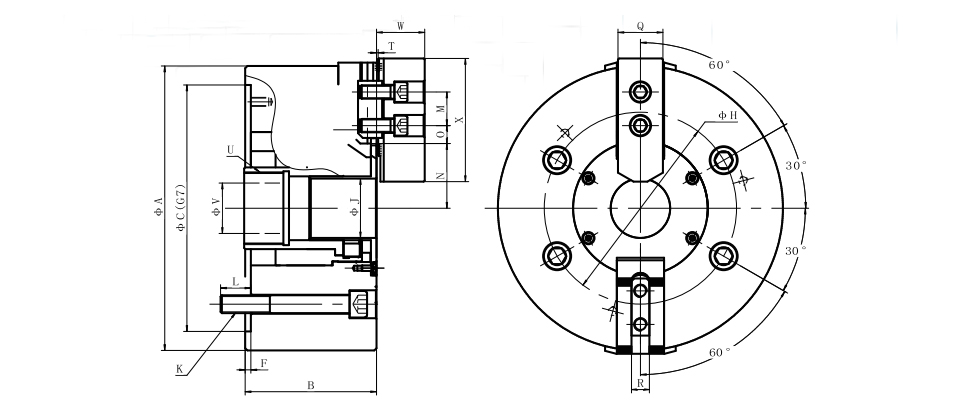

尺寸Dimensions 型號Type |
A(mm) |
B(mm) |
C(H6).(mm) |
F.(mm) |
G(mm) |
H(mm) |
J(mm) |
K(mm) |
L(mm) |
M(mm) |
N max(mm) |
|
BLT-206
|
165
|
87
|
140
|
5
|
116
|
104.8
|
28
|
6-M10
|
16
|
20
|
29.25~39.25
|
|
BLT-208
|
215
|
100
|
170
|
5
|
150
|
133.4
|
45
|
6-M12
|
21
|
25
|
40.5~53
|
|
BLT-210
|
254
|
117
|
220
|
5
|
190
|
171.4
|
53
|
6-M16
|
27
|
30
|
47.5~62.5
|
|
BLT-212
|
304
|
138
|
220
|
5
|
190
|
171.4
|
63
|
6-M16
|
23
|
30
|
57~74.5
|
|
尺寸Dimensions 型號Type |
O(mm) |
P(mm) |
Q(mm) |
R(mm) |
S(mm) |
T(mm) |
U(mm) |
V(mm) |
W(mm) |
X(mm) |
|
BLT-206
|
9.25~13.75
|
0~15
|
31
|
12
|
24
|
2
|
M38*1.5P
|
20
|
37
|
73
|
|
BLT-208
|
11.75~20.75
|
-16~3
|
35
|
14
|
32
|
2
|
M55*2P
|
30
|
38
|
95
|
|
BLT-210
|
11.5~26.25
|
6~28
|
40
|
16
|
40
|
2
|
M65*2P
|
45
|
43
|
110
|
|
BLT-212
|
12.75~38.25
|
-16.8~8.2
|
50
|
21
|
38
|
2
|
M75*2P
|
50
|
51
|
130
|
|
尺寸Dimensions 型號Type |
通孔直徑 Thru-Hole Diameter(mm) |
爪行程（直徑）Jaw stroke(DIA.mm) |
最高回轉速 Max mum speed(mm) |
最大拉力 MaxiPull Force kgf(KN) |
最大靜夾持力 Maximu clamping Force kgf(KN) |
搭配油缸型號 Matchingcylinder |
夾持范圍 Clamping range(mm) |
最高使用壓力 Maxipressure kigf/cm(mpa) |
重量 Weight(kg) |
|
|
最大Max. |
最小Max. |
|||||||||
|
BLT-206
|
28
|
20
|
4500
|
18.6
|
20.8
|
BS1246
|
165
|
28
|
2.36
|
13.5
|
|
BLT-208
|
45
|
25
|
3300
|
27.4
|
32.7
|
BS1552
|
215
|
32
|
2.08
|
24
|
|
BLT-210
|
53
|
30
|
3000
|
35.9
|
42
|
BS1875
|
254
|
42
|
2.2
|
43.5
|
|
BLT-212
|
63
|
35
|
2200
|
46.2
|
53.6
|
BS2091
|
304
|
43
|
2.2
|
75.5
|
